Аппарат Энглера — стеклянная перегонная сборка, которую каталог связывает с определением фракционного состава бензина и лигроина. Для основного аппарата указаны ТУ 25-11-1095-75, артикул 276 и комплект из холодильника, колбы КРН-125, алонжа, двух цилиндров и пипетки. Применимость к конкретному нефтепродукту и протоколу анализа подтверждают по действующей методике.
Название «аппарат Энглера» не определяет весь рабочий стенд. В опубликованный перечень стекла не входят нагревательный блок и термометр. Эти элементы, а также подготовку пробы, режим перегонки и оформление результата задаёт нормативный документ. Статья помогает проверить именно товарную комплектацию и не смешать её с АКОВ, вакуумной разгонкой или препаративной перегонкой.
Для какой задачи предназначен аппарат
Первичный каталог указывает определение фракционного состава бензина и лигроина методом перегонки. Каталог изделий по стандартам связывает аппарат 276 с ГОСТ 2177-99 «Нефтепродукты. Методы определения фракционного состава».
ГОСТ 2177-99 относится к определению фракционного состава нефтепродуктов и содержит требования к аппаратуре, отбору и подготовке проб, проведению испытания и обработке результатов. Использовать только название стандарта недостаточно: лаборатория проверяет редакцию, область применения к своему продукту и требования договора или программы контроля.
Аппарат не определяет химический состав каждой фракции. Результат формируется по показателям перегонки, предусмотренным методикой. Если лаборатории нужен компонентный анализ или работа при пониженном давлении, выбирают другую измерительную схему.
Подтверждённая комплектация
| Артикул | Элемент аппарата |
|---|---|
| 375 | Холодильник ХПТ-3-300 |
| 1293 | Колба КРН-125 |
| 16228 | Алонж ГФ 6.453.151 |
| 1387 | Цилиндр 1-100 |
| 380 | Цилиндр 1-10 |
| 911 | Пипетка 2-2-100 |
Габаритные размеры аппарата по каталогу — 650 × 69 × 490 мм. Детали соединяются резиновыми пробками. Артикул полного аппарата — 276.
Эта таблица важна при закупке запасных частей. Например, обычная круглодонная колба 125 мл не заменяет КРН-125, а прямой холодильник похожей длины не подтверждает геометрию ХПТ-3-300. При замене сверяют шифр, размеры, соединение и положение в сборке.
Роль колбы КРН-125

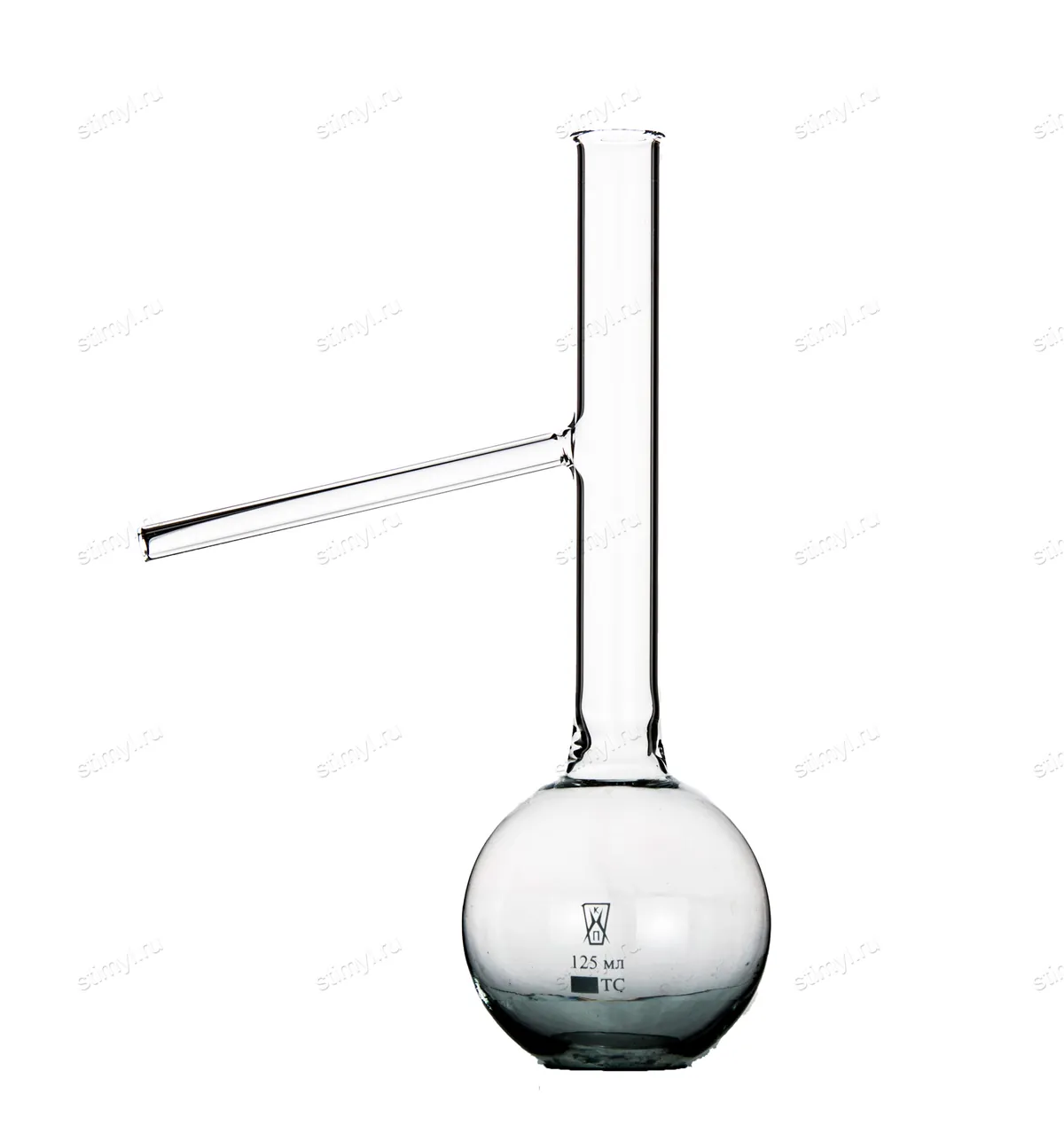

КРН-125 — специальная колба для разгонки нефтепродуктов в составе аппарата. Её форма, вместимость и положение бокового отвода связаны с геометрией испытательной схемы. Поэтому нельзя заменять КРН-125 колбой Вюрца или другой дистилляционной колбой только на основании одинакового номинального объёма.
Для новой поставки проверяют карточку колбы КРН-125, её артикул 1293 и документы партии. Для замены разбитой колбы полезно приложить фотографию старой маркировки и схему аппарата.
Холодильник, алонж и приёмники
Холодильник ХПТ-3-300 конденсирует пары в пределах схемы, предусмотренной методом. Направление подачи охлаждения, условия его применения и допустимый режим задают методика и паспорт. Нельзя назначать расход или температуру воды по общей статье.
Алонж направляет конденсат в приёмный цилиндр. Для аппарата подтверждён алонж ГФ 6.453.151 с артикулом 16228. Внешне похожий алонж может иметь другое присоединение или длину отвода.
Цилиндры 100 и 10 мл выполняют разные функции в комплекте. Выбор цилиндра, порядок отсчёта и условия измерения берут из документа анализа. Пипетка 2-2-100 также входит в каталожный состав, но её применение и требования к документам определяет методика и система качества лаборатории.
Что требуется дополнительно
Опубликованная карточка перечисляет стеклянные части, но полноценное испытание может требовать дополнительного оборудования:
- нагревательного устройства с управлением режимом;
- термометра нужного исполнения и диапазона;
- креплений и защитных элементов;
- средств контроля условий испытания;
- оборудования для подготовки и хранения проб;
- документов на средства измерений.
Тип термометра нельзя выбирать только по слову «нефтепродукты». Его исполнение, диапазон, глубина погружения и поверочный статус должны соответствовать конкретной методике. Подходящие позиции собраны в разделе термометров для нефтепродуктов, но окончательный выбор делают по документу анализа.
Чем аппарат Энглера отличается от соседних схем
От АПВ-10. АПВ-10 — крупная комплектная установка с испарительной колбой 10 л. Аппарат Энглера использует специальную КРН-125 и измерительную схему для фракционного состава.
От АКОВ. АКОВ предназначен для определения воды методом отгонки с градуированным приёмником-ловушкой. Цилиндры аппарата Энглера не заменяют ловушку АКОВ.
От вакуумной перегонки. Аппарат Энглера из каталога не следует автоматически считать вакуумной установкой. Для перегонки при пониженном давлении требуются соответствующий аппарат, контроль давления, защита линии и методика.
От ротационного испарителя. Ротационный испаритель используют для удаления растворителя или концентрирования при разрешённом режиме. Он не заменяет аппарат определения фракционного состава без прямого указания нормативного документа.
Как подготовить спецификацию
В заявку включают:
- аппарат Энглера, артикул 276;
- ссылку на применяемую методику и объект анализа;
- полный перечень шести стеклянных элементов;
- необходимость термометра и его точное исполнение;
- нагревательное оборудование, если оно входит в закупку;
- крепления, пробки и расходные соединительные элементы;
- паспорт, документы на мерные изделия и средства измерений;
- требования к упаковке сменной колбы и холодильника.
Если лаборатория восстанавливает старый комплект, отдельно сверяют состояние цилиндров, пипетки и термометра. Наличие стекла без действующих документов на измерительные элементы может быть недостаточно для оформления результата в регулируемой области.
Типичные ошибки при подборе
Покупка только колбы. КРН-125 — центральная, но не единственная часть схемы. Нужно проверить холодильник, алонж и приёмные изделия.
Подмена методики общим названием. «Разгонка бензина» не фиксирует редакцию стандарта, подготовку пробы и требования к результату.
Термометр выбирают по диапазону без проверки исполнения. Важны не только пределы шкалы, но и геометрия установки, глубина погружения и документы.
Цилиндр заменяют бытовой мерной ёмкостью. Измерительное изделие подбирают по обозначению, классу и требованиям метода.
Смешивают атмосферную и вакуумную схему. Давление и температурные поправки нельзя переносить между методами.
Что сверить с методикой до закупки
Сначала фиксируют точное обозначение документа, по которому лаборатория будет выполнять испытание, и область его применения. Затем из методики выписывают требования к перегонной колбе, измерению температуры, приёмнику, нагреву и охлаждению. Этот перечень сопоставляют с карточкой аппарата Энглера, не дополняя отсутствующие позиции по аналогии с другим стендом.
Отдельно проверяют, какие элементы являются частью аппарата, а какие относятся к оснащению рабочего места. Каталог подтверждает колбу КРН-125, холодильник, алонж, цилиндры и пипетку; наличие совместимого термометра и нагревательного устройства нужно установить по спецификации поставки. В заявке лучше разделить эти группы на отдельные строки. Так при приёмке видно, поставлен ли полный согласованный набор, и не возникает ошибочного ожидания, что любое оборудование с названием «Энглера» уже готово к испытанию.
Для каждой дополнительной позиции указывают собственное обозначение и документ поставки.
Приёмка и восстановление комплекта
При получении аппарата сверяют артикул 276 и все шесть позиций, включая алонж 16228, который может отсутствовать в сокращённых перечнях. Колбу КРН-125 и холодильник осматривают отдельно, а маркировку цилиндров и пипетки сопоставляют с документами поставки. Термометр и нагревательный блок принимают как самостоятельные позиции, если они включены в закупку.
Для восстановления старого аппарата составляют дефектную ведомость: целые детали, повреждённые детали, отсутствующие измерительные изделия и состояние соединений. Это позволяет не покупать полный комплект, если требуется один узел, и одновременно не пропустить элемент, без которого схема не соответствует методике.
Частые вопросы
Входит ли термометр в аппарат Энглера?
В опубликованном каталожном перечне шести элементов термометр не указан. Его приобретают и ведут по требованиям конкретной методики и паспорту рабочего стенда.
Можно ли использовать аппарат для дизельного топлива?
Применимость определяет область используемого нормативного документа и характеристики конкретного продукта. Каталожное назначение называет бензин и лигроин; расширять его без проверки методики нельзя.
Почему нужны два цилиндра?
Каталог подтверждает цилиндры 100 и 10 мл. Их назначение, порядок применения и отсчёта задаёт методика. Статья не заменяет эту процедуру.
Можно ли заказать КРН-125 отдельно?
Да, колба представлена отдельной товарной карточкой. Перед заказом сверяют артикул 1293 и совместимость со старым комплектом.
Нужно ли поверять аппарат?
Метрологический статус определяют не по общему названию стеклянной сборки. Отдельно проверяют термометр, цилиндры, пипетку и другие измерительные элементы по паспорту, ФГИС и требованиям метода.
Аппарат Энглера в каталоге
В карточке аппарата Энглера указаны габариты, артикул и состав стеклянной части. Для счёта передают методику, перечень нужных элементов и требования к документам. Другие классы оборудования сравниваются в обзоре приборов для перегонки.
Проверенные источники
- каталог приборов и аппаратов: аппарат Энглера, шифр 276;
- каталог изделий по стандартам: привязка аппарата 276 к ГОСТ 2177-99;
- ГОСТ 2177-99 — область метода определения фракционного состава нефтепродуктов.
