Стеклянные лабораторные ловушки выпускаются в газовых, грязевых, азотных и специальных исполнениях. В каталоге они различаются артикулом, геометрическими размерами, вместимостью, шлифом или номером эскиза. Одного слова «ловушка» для заказа недостаточно.
Назначение каждой детали определяет схема, в которую она входит. Газовая ловушка, грязевая ловушка и приёмник-ловушка конкретного аппарата могут выглядеть похоже, но относятся к разным позициям. Перед подбором фиксируют документ лаборатории, место детали в сборке и обозначение исходного изделия.
Серийные ловушки по каталогу
Каталог деталей к приборам и аппаратам приводит следующие исполнения:
| Артикул | Тип | D, мм | H, мм | Дополнительный параметр |
|---|---|---|---|---|
| 2626 | Ловушка | 26 | 156 | КШ 14/23 |
| 2312 | Ловушка газовая | 32 | 260 | — |
| 2493 | Ловушка газовая | 36 | 85 | — |
| 2492 | Ловушка газовая | 36 | 150 | — |
| 2494 | Ловушка грязевая | 36 | 170 | 120 мл |
| 3655 | Ловушка | 36 | 150 | — |
| 1174 | Ловушка | 46 | 360 | — |
| 1175 | Ловушка | 54 | 360 | — |
| 1176 | Ловушка | 90 | 540 | — |
| 2005 | Ловушка азотная | 75 | 330 | — |
| 2495 | Ловушка грязевая | 87 | 184 | 250 мл |
| 3778 | Ловушка | 30 | 245 | — |
Размер D обозначает диаметр, H — высоту. Для артикула 2626 дополнительно подтверждён конический шлиф КШ 14/23 по ГОСТ 8682-93. Для двух грязевых исполнений указана вместимость.
Таблица не содержит допустимое давление, температуру или перечень сред. Эти параметры нельзя выводить из диаметра и названия типа.
Газовые ловушки 2312, 2492 и 2493
Три исполнения прямо названы газовыми.
Артикул 2312 имеет диаметр 32 мм и высоту 260 мм. Артикулы 2492 и 2493 имеют одинаковый диаметр 36 мм, но различаются высотой: 150 и 85 мм.
Совпадение диаметра 36 мм не делает 2492 и 2493 взаимозаменяемыми. Разница высоты составляет 65 мм, поэтому изделия занимают разное место в сборке и могут иметь другую внутреннюю геометрию. Каталог не приводит соединения и направление потока, поэтому их сверяют по эскизу или паспорту.
В заявке пишут не «ловушка газовая D36», а полный набор данных:
- артикул 2492, D36, H150;
- либо артикул 2493, D36, H85.
Для 2312 достаточно зафиксировать артикул, D32 и H260, затем приложить документ исходной установки.
Грязевые ловушки 2494 и 2495
Грязевые ловушки различаются не только размерами, но и вместимостью.
Артикул 2494: диаметр 36 мм, высота 170 мм, вместимость 120 мл. Артикул 2495: диаметр 87 мм, высота 184 мм, вместимость 250 мл.
Исполнение 2495 заметно шире и имеет большую вместимость. Однако из этих данных нельзя рассчитывать пропускную способность или период обслуживания. Каталог подтверждает геометрию и объём, а рабочий режим задаёт конкретная схема.
Для замены важно понять, относится ли число 120 или 250 мл к вместимости ловушки, а не к объёму соседней колбы. В спецификации его записывают в той же строке с артикулом.
Если существующая деталь не имеет читаемой маркировки, измеряют D и H, оценивают вместимость по паспорту и фотографируют соединения. Подбор только по объёму может привести к несовпадению диаметра и высоты.
Азотная ловушка 2005
В первичном каталоге азотной названа ловушка артикула 2005. Её диаметр — 75 мм, высота — 330 мм.
Слово «азотная» не раскрывает способ заполнения, допустимое количество охлаждающей среды или порядок подключения. Такие сведения берут из паспорта и инструкции установки.
Не следует переносить параметры от фланцевых вакуумных ловушек другого производителя на стеклянный артикул 2005. У них могут отличаться соединения, корпус и способ охлаждения.
В техническом задании достаточно подтвердить артикул 2005, D75, H330 и документ, по которому ловушка используется. Если нужны штуцеры или дополнительные части, их размеры согласуют отдельно.
Ловушка 2626 со шлифом КШ 14/23
Для артикула 2626 каталог приводит диаметр 26 мм, высоту 156 мм и шлиф КШ 14/23. Это единственное исполнение в основной таблице, где размер шлифа указан прямо.
КШ 14/23 проверяют по сопрягаемой детали. Совпадение номинала нужно, но перед применением также осматривают притёртые поверхности и выполняют пробную сборку.
Из наличия шлифа не следует автоматическая пригодность к вакууму. Допустимый перепад давления и требования к герметизации должны быть подтверждены документами.
При заказе артикула 2626 не стоит заменять шлиф описанием «маленький». Полная запись КШ 14/23 исключает неоднозначность и облегчает проверку при получении.
Исполнения без указанного назначения
Артикулы 3655, 1174, 1175, 1176 и 3778 в каталожной таблице названы просто ловушками. Для них подтверждены размеры:
- 3655 — D36 × H150 мм;
- 1174 — D46 × H360 мм;
- 1175 — D54 × H360 мм;
- 1176 — D90 × H540 мм;
- 3778 — D30 × H245 мм.
Нельзя самостоятельно присваивать им газовое, грязевое или азотное назначение. Даже артикул 3655, совпадающий по размерам с газовой ловушкой 2492, остаётся отдельной позицией.
Для таких изделий номер эскиза, конструкцию соединений и место в установке уточняют по паспорту. Если лаборатория заказывает замену, полезно передать фотографию исходной детали рядом с масштабной линейкой.
Ловушки для конкретных методов и приборов
Отдельную группу образуют приёмники-ловушки, прямо связанные со стандартом или аппаратом.
В каталоге изделий по стандартам встречаются:
- приёмники-ловушки АКОВ вместимостью 2, 5, 10 и 25 мл по ГОСТ 2477-2014;
- приёмник-ловушка 4797 в составе оборудования по ГОСТ 10306-75;
- приёмник-ловушка 3932 по ГОСТ 14193-78;
- микроловушка 1693 к аппарату для отгонки летучих веществ;
- ловушка для измерения выбросов 4764;
- ловушки для скипидара 3651 и 4327 вместимостью 5 и 20 мл со шлифом 29/32.
Такие изделия выбирают по нормативной схеме, а не из общей таблицы размеров. Например, приёмник-ловушка АКОВ имеет градуировку и относится к определению воды. Его подбор описан в статье об аппарате АКОВ.
Приёмник «Паук» тоже не относится к универсальным ловушкам. Он предназначен для сбора разных фракций конденсата при вакуумной перегонке и рассмотрен вместе с алонжами и многопозиционными приёмниками.
Ловушка, каплеуловитель и приёмник
Эти названия нельзя использовать как полные синонимы.

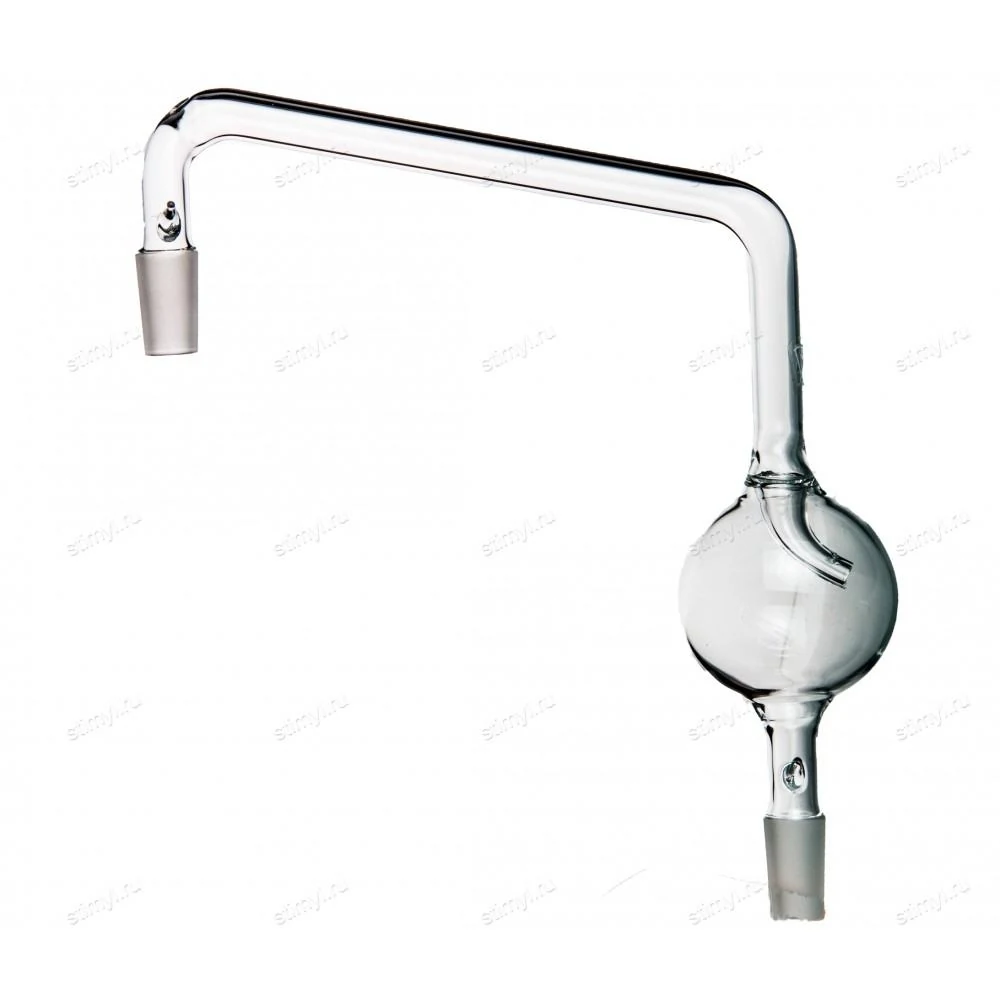

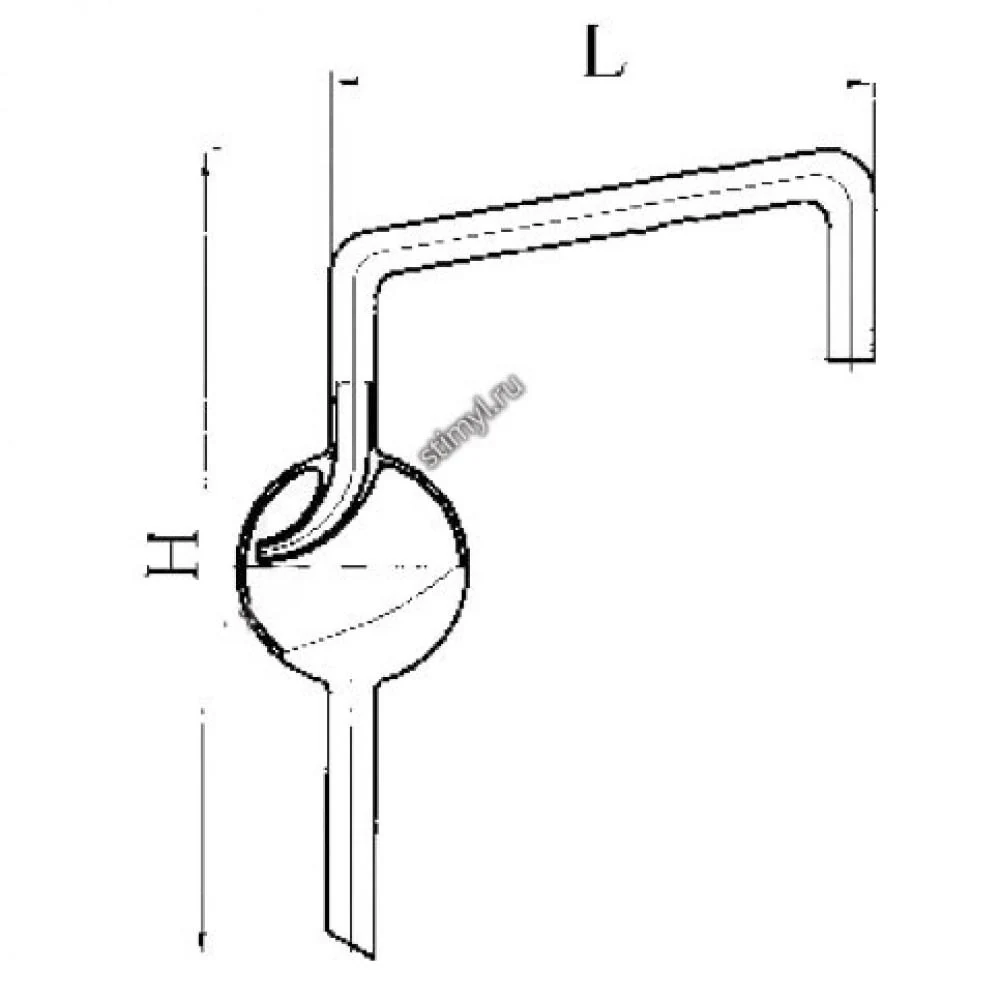

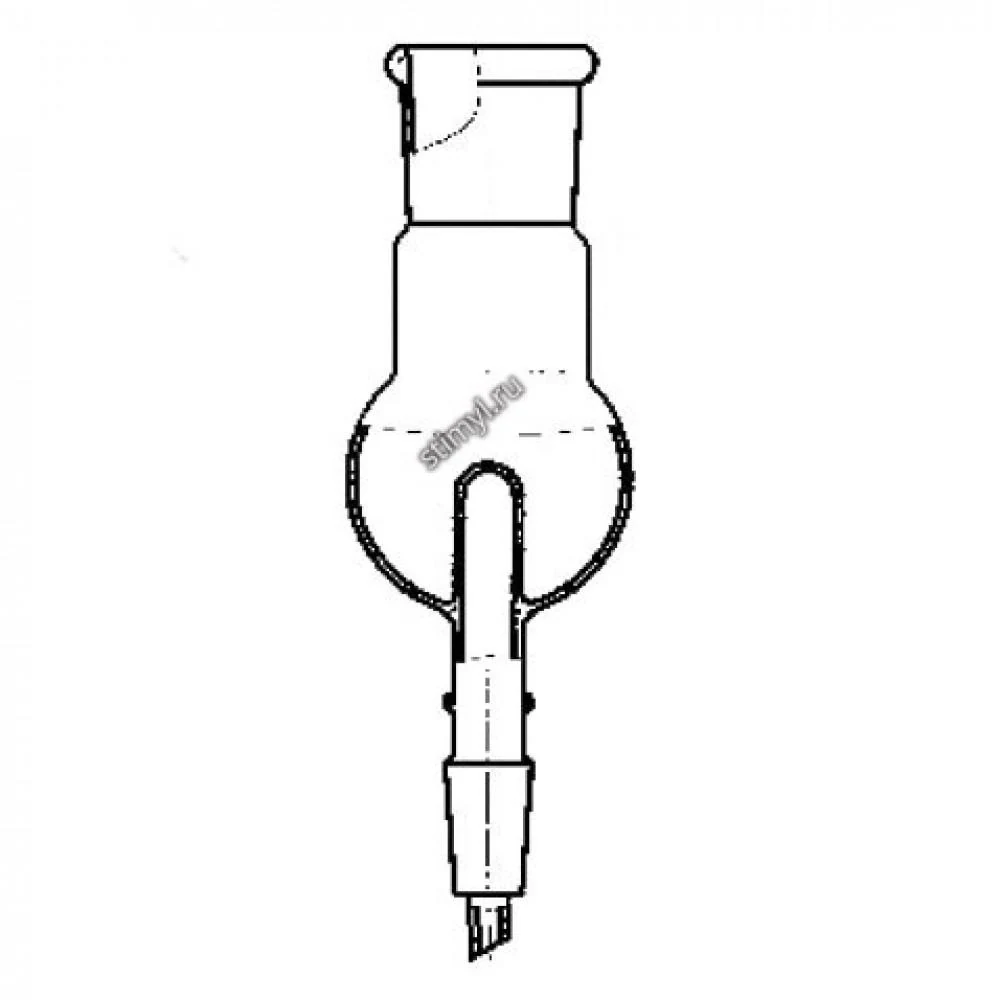

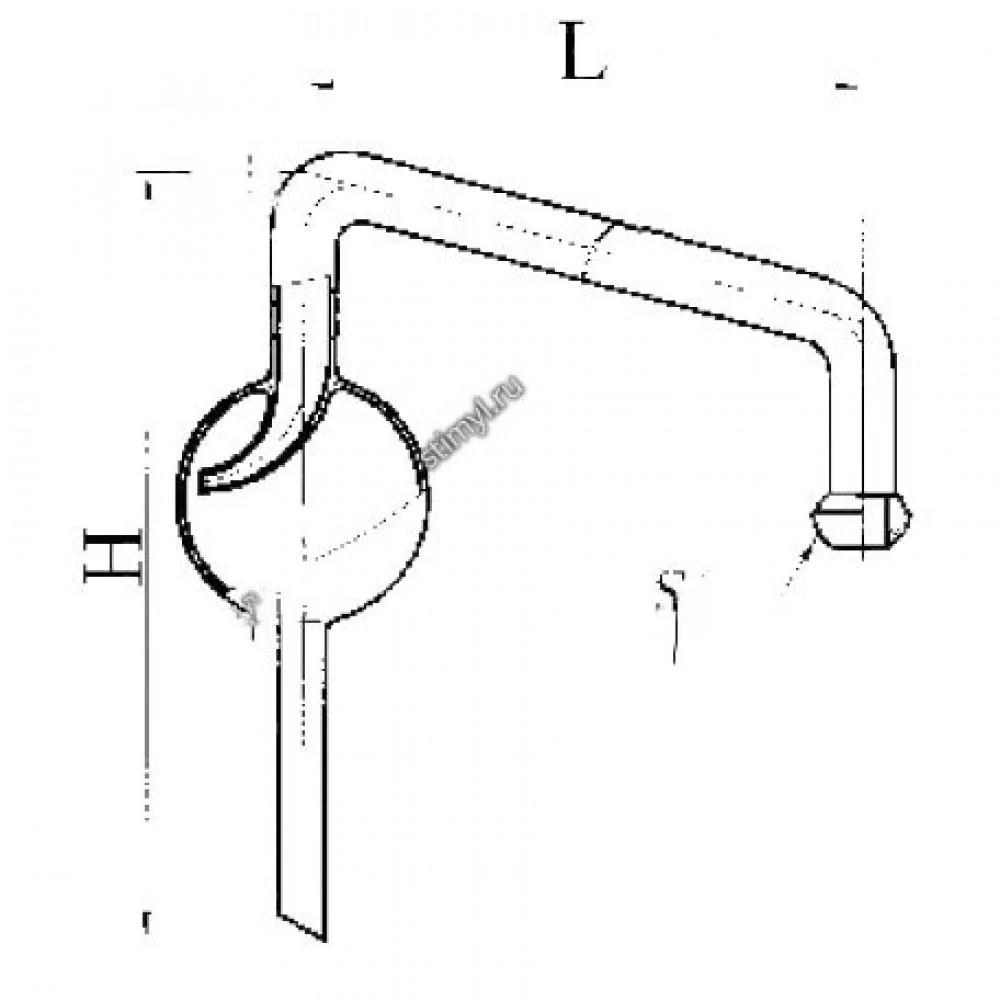

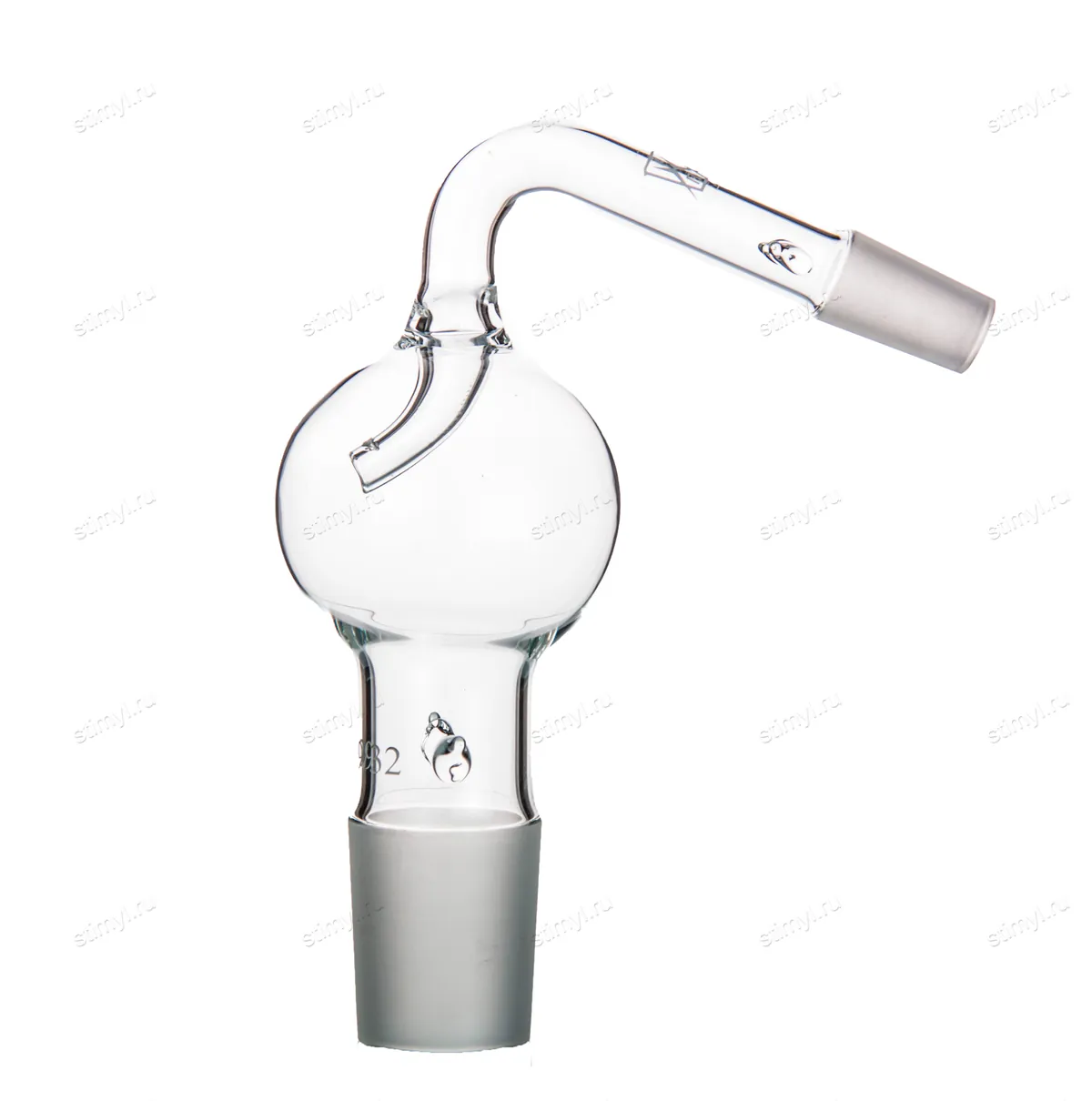

Ловушка — самостоятельная каталожная группа с газовыми, грязевыми, азотными и эскизными исполнениями. Каплеуловитель обычно назван отдельной деталью комплектного прибора. Приёмник-ловушка связан со сбором или измерением определённой фракции в конкретном методе.
Например, в составе стеклянного перфоратора 1647 указан каплеуловитель, а не одна из газовых ловушек 2312, 2492 или 2493. Подмена по сходству названия не подтверждена. Комплект перфоратора разобран в статье о приборе 1647.
Если документация лаборатории использует разговорное название, его переводят в каталожный артикул до оформления заказа.
Как выбирать ловушку
Проверку удобно вести по шести пунктам.
Первый — назначение в схеме: газовая, грязевая, азотная или деталь конкретного метода. Второй — артикул. Третий — геометрия D и H. Четвёртый — вместимость, если она приведена. Пятый — шлифы и штуцеры. Шестой — паспорт или эскиз.
Для вакуумной линии дополнительно подтверждают допустимое давление, направление потока и способ крепления. Эти сведения не определяются словом «ловушка».
Для охлаждаемой детали проверяют допустимую среду и температурный режим по паспорту. Общее название «азотная» не заменяет инструкцию безопасной эксплуатации.
Для ловушки в аналитическом приборе сначала проверяют стандарт. Геометрия такого изделия может влиять на процедуру, поэтому близкий объём не считается достаточным условием замены.
Что указать в заявке
Для серийной детали указывают:
Ловушка стеклянная, тип, артикул, D, H, вместимость или шлиф при наличии.
Примеры:
- ловушка газовая 2492, D36 × H150 мм;
- ловушка грязевая 2494, 120 мл, D36 × H170 мм;
- ловушка азотная 2005, D75 × H330 мм;
- ловушка 2626, D26 × H156 мм, КШ 14/23.
Для эскизного или нормативного исполнения добавляют номер эскиза, стандарт и название прибора. Материал, давление, температуру и документы поставки согласуют отдельно.
Приёмка и учёт
При получении сверяют артикул, тип и размеры. У грязевых ловушек дополнительно проверяют вместимость, у 2626 — шлиф 14/23.
Стекло осматривают до подключения. Затем выполняют пробную сборку без разрежения, нагрева и рабочей среды. Соединения не должны испытывать боковую нагрузку.
Ловушки разных типов хранят с маркировкой артикула. Изделия 2492 и 3655 имеют одинаковые подтверждённые размеры, поэтому без номера их легко перепутать.
После замены детали пригодность всей линии проверяют по внутренней процедуре лаборатории. Карточка товара подтверждает идентификацию, но не заменяет испытание собранной системы.
Частые вопросы
Какие газовые ловушки есть в каталоге? Артикулы 2312, 2492 и 2493.
Чем отличаются грязевые ловушки 2494 и 2495? Размером и вместимостью: 120 мл при D36 × H170 мм и 250 мл при D87 × H184 мм.
Какой артикул у азотной ловушки? В основной таблице каталога — 2005, D75 × H330 мм.
Какая ловушка имеет шлиф 14/23? Артикул 2626.
Можно ли выбрать ловушку только по диаметру? Нет, нужны как минимум артикул, высота, тип и соединения.
Подтверждена ли работа всех ловушек под вакуумом? Нет. Допустимый режим проверяют по паспорту конкретного исполнения.
Полный перечень доступных групп собран в карточке лабораторных стеклянных ловушек.
Источники
- каталог деталей и оборудования к приборам и аппаратам, раздел «Ловушка»;
- каталог изделий по стандартам — нормативные приёмники-ловушки;
- паспорт или эскиз конкретного артикула — для соединений и рабочих ограничений.
