Прибор Рихарда—Штана предназначен для определения содержания воздуха в вискозе. Это стеклянная измерительная система, в которой выделившийся газ направляется в градуированную часть объёмом 1 мл. По отсчёту и расчёту, установленному профильной методикой, лаборатория получает требуемый показатель.
Прибор решает узкую аналитическую задачу. Он не заменяет универсальный газоанализатор и не определяет химический состав газа. Для корректного результата важны состояние вязкой пробы, герметичность, температура и точное соблюдение операций.
Устройство

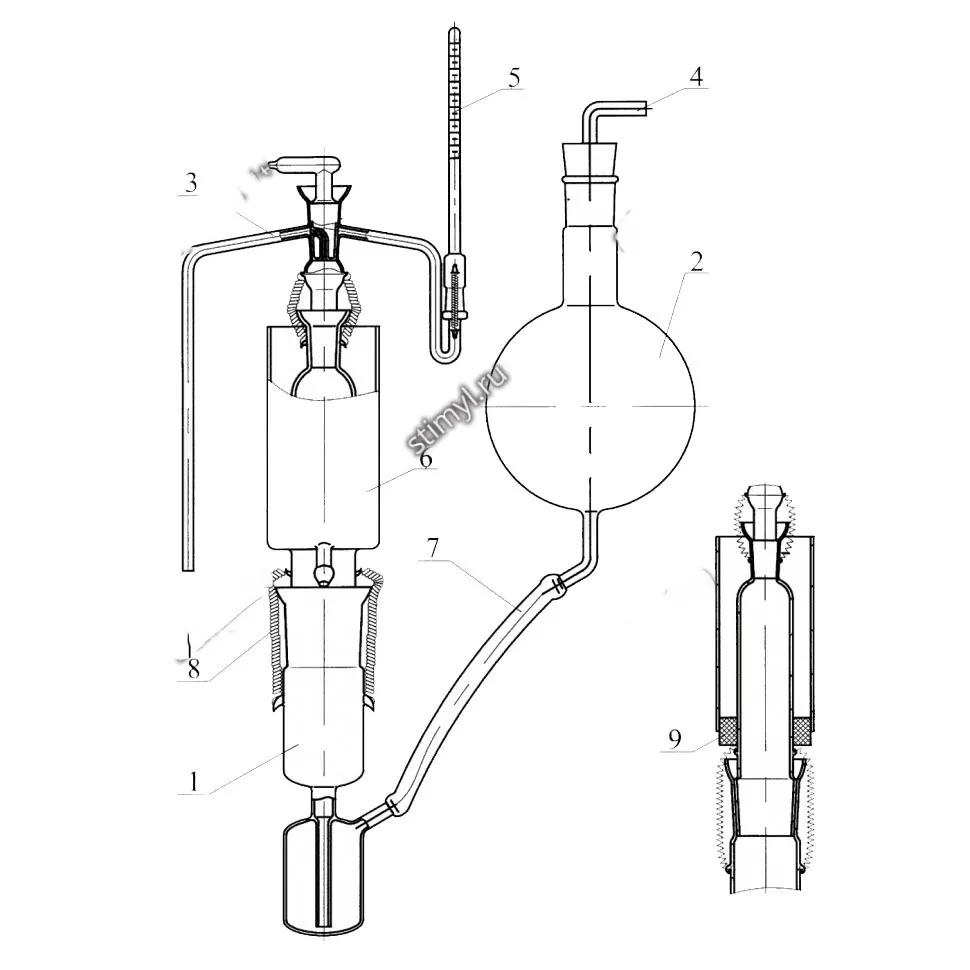

Каталожная схема включает приёмник, колбу с пробкой, кран, отвод, градуированную трубку со шлифом и камеру с расширителем. Детали соединяются взаимозаменяемыми коническими шлифами и стягиваются пружинами. Часть тракта соединена резиновой трубкой.
Приёмник и колба обеспечивают размещение пробы и проведение операций методики. Кран управляет сообщением участков системы. Газ собирается в градуированной трубке, где выполняют объёмный отсчёт. Камера с расширителем формирует рабочий объём и отличается у двух исполнений.
Два исполнения камеры
| Шифр | Исполнение |
|---|---|
| 1030 | цельнопаянная камера |
| 1376 | камера из цилиндра и расширителя с резиновым кольцом |
Цельнопаянная конструкция уменьшает число разъёмов, но при повреждении требует замены цельного узла. Разборное исполнение облегчает замену отдельных частей, при этом состояние резинового кольца становится дополнительным фактором герметичности и химической совместимости.
Исполнения нельзя смешивать в заявке. Для запасной части передают шифр, фотографии, размеры соединений и паспорт имеющегося прибора.
Навигация по каталогу. Подтверждённые исполнения российского производства и форма запроса собраны в связанной карточке товара. Перед оформлением заказа сверяют шифр, состав и документ анализа.
Характеристики
| Параметр | Значение по каталогу |
|---|---|
| Вместимость мерной части трубки | 1 мл |
| Цена деления | 0,05 мл |
| Допускаемая погрешность | ±0,05 мл |
| Габариты | 210 × 131 × 565 мм |
Погрешность относится к градуированной части прибора. Она не охватывает отбор пробы, полноту выделения воздуха, температурное расширение, утечки и расчёт. Поэтому результат анализа нельзя характеризовать только числом ±0,05 мл.
Каталог указывает, что прибор выпускается без метрологической аттестации. Лаборатория определяет требуемую проверку пригодности по своей системе качества и документу анализа.
Что влияет на результат
Вискоза способна удерживать пузырьки, а её текучесть зависит от температуры и состояния. Пробу отбирают без дополнительного насыщения воздухом и исследуют в режиме, заданном методикой. Произвольное интенсивное перемешивание, длительная выдержка или переливание меняют содержание газа ещё до измерения.
Герметичность проверяют на собранном чистом приборе. Особое внимание уделяют кранам, шлифам, резиновой трубке и кольцу второго исполнения. Смазки и уплотняющие материалы применяют только при подтверждённой совместимости с пробой и методикой.
Отсчёт по шкале выполняют при правильном положении трубки и после предусмотренной выдержки. Температуру фиксируют, если она входит в расчёт. Пузырьки на стенках, загрязнение и влажность могут сделать границу газа нечёткой.
Выбор и приёмка
В заявке указывают прибор Рихарда—Штана, шифр 1030 или 1376, исполнение камеры, шкалу 1 мл с делением 0,05 мл и полный перечень стеклянных деталей. Отдельно фиксируют документы и отсутствие либо необходимость специальной метрологической процедуры.
При приёмке осматривают стекло, краны, градуировку и места соединений. Шкала должна читаться, кран — двигаться без рывков, а собранная установка — стоять без напряжения. Проверку герметичности проводят разрешённым паспортом способом до внесения вискозы.
Частые вопросы
Что измеряет прибор? Объём выделившегося воздуха в предусмотренной методикой схеме; химический состав газа он не определяет.
Чем отличаются шифры 1030 и 1376? Конструкцией камеры: цельнопаянной либо разборной с резиновым кольцом.
Есть ли метрологическая аттестация? Каталог прямо указывает поставку без неё; требования устанавливает лаборатория.
Можно ли использовать для других вязких жидкостей? Только если это допускает профильная методика. Назначение каталога относится к вискозе.
Прибор в каталоге
Состав и исполнения приведены в карточке прибора Рихарда—Штана. Для замены узла обязательно указывают исполнение камеры.
