В каталоге есть две отдельные позиции для определения азота: прибор ПАВ 224 для органических веществ и прибор 1019 для органических соединений. Сходство названий не делает их двумя размерами одной модели. У них разные габариты и разная полнота подтверждённого описания.
Поэтому обе позиции рассматриваются в одной сравнительной статье, но специфицируются раздельно. Метод анализа, реактивы, нагрев, отгонку и способ расчёта нельзя определять только по названию изделия.

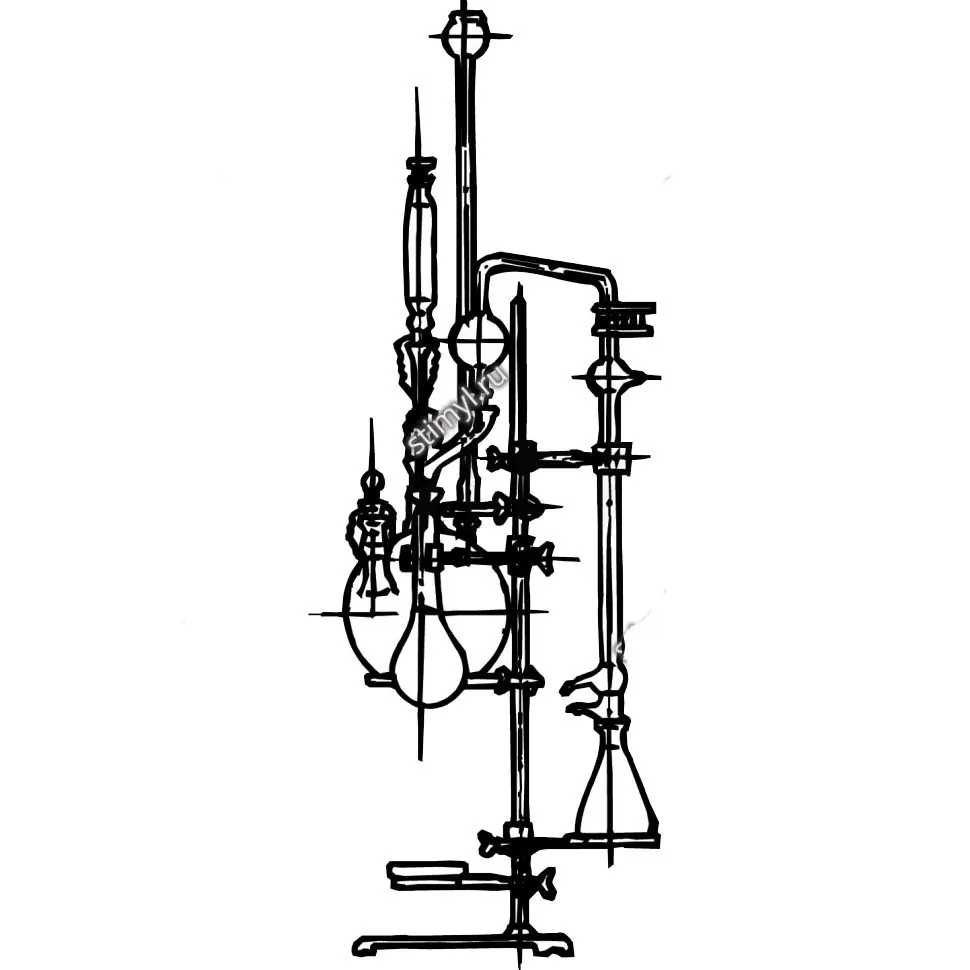

Что подтверждено для ПАВ 224
Первичный каталог указывает:
- назначение — определение азота в органических веществах;
- обозначение — прибор ПАВ;
- ТУ 25-11-769-76;
- шифр 224;
- габариты 390 × 365 × 1120 мм.
Подробная комплектовочная ведомость в доступном извлечении не приведена. До заказа необходимо запросить паспорт именно на артикул 224 и не переносить в него состав прибора 1019.

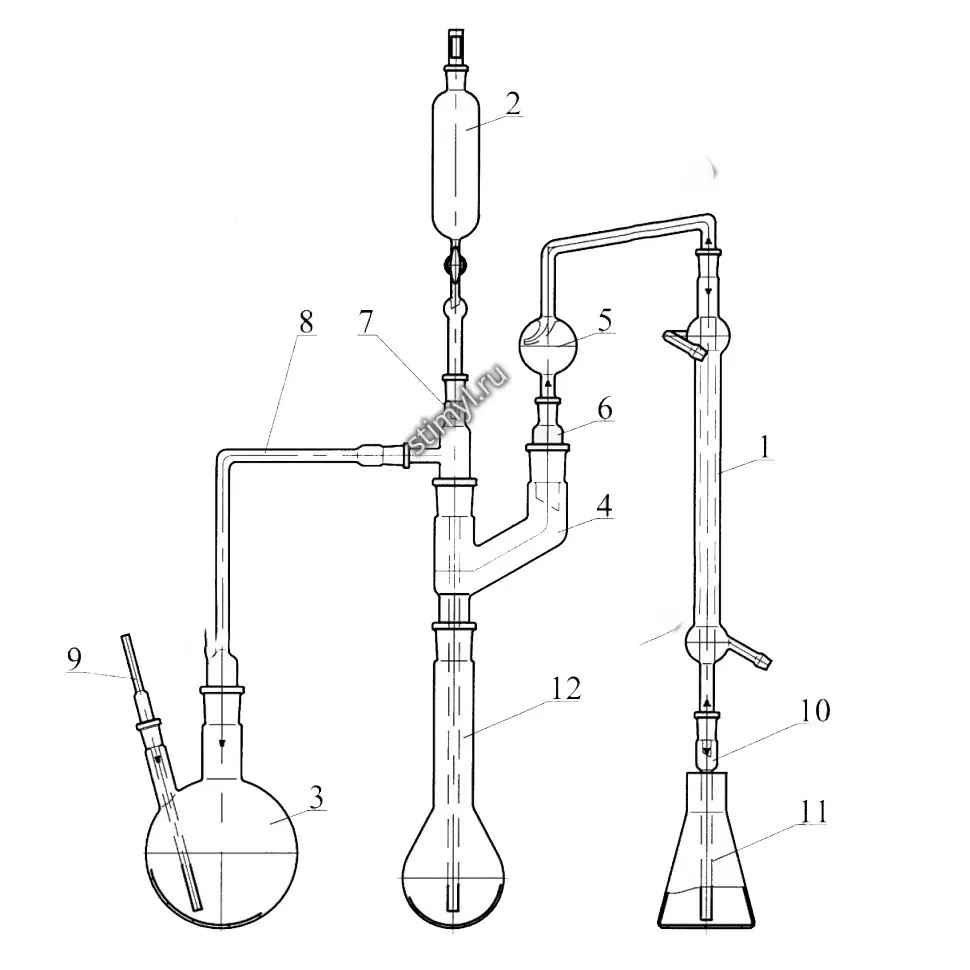

Что подтверждено для прибора 1019
Каталог приводит развёрнутый состав стеклянной сборки:
- холодильник ХПТ-1-300-14/23;
- воронка капельная ВК-100;
- колба КГУ-2-1-1000-29/32;
- насадка Н3-29/32;
- каплеуловитель КО-14/23-100;
- переход П1-29/32-14/23;
- специальная насадка;
- изгиб;
- две трубки;
- колба коническая Кн-3-250-34;
- колба Кьельдаля 1-250-29/32.
Габариты сборки — 560 × 131 × 780 мм, шифр — 1019.
Артикулы основных деталей 1019
Для части узлов каталог приводит отдельные обозначения:
| Узел | Артикул |
|---|---|
| Холодильник ХПТ-1-300-14/23 | 540 |
| Колба КГУ-2-1-1000-29/32-14/23 | 688 |
| Воронка ВК-100 | 1116 |
| Насадка Н3-29/32 | 1299 |
| Колба Кьельдаля 1-250-29/32 | 1564 |
| Каплеуловитель КО-14/23-100 | 1588 |
| Переход П1-29/32-14/23 | 1847 |
| Колба Кьельдаля 1-500-29/32 | 2049 |
Эти артикулы полезны для восстановления комплекта, но полный прибор включает и другие позиции. Заказ только перечисленных строк не гарантирует получение всей сборки.
Сменные и запасные части
Каталог допускает сменные колбы Кьельдаля вместимостью 250 и 500 мл и конические колбы 250 и 500 мл. Отдельно описан комплект запасных частей: колбы Кьельдаля 250 и 500 мл, колба КГУ, каплеуловитель, насадка, изгиб и трубки.
Перед заказом запасного комплекта его ведомость сверяют с актуальным паспортом. В извлечённом тексте обозначение одной колбы КГУ в описании запчастей выглядит сокращённо, поэтому вместимость нельзя переносить без проверки первичного документа поставки.
Почему нельзя автоматически писать «Кьельдаль» или «Дюма»
Названия этих методов часто встречаются рядом с определением азота, но доступный раздел каталога не связывает артикул 224 с конкретным методом и не описывает реакцию. Для 1019 перечислена стеклянная схема, однако это тоже не заменяет нормативную процедуру.
В техническом задании указывают применяемый лабораторией документ и проверяют соответствие конструкции его рисунку. Реагенты, подготовка пробы, температурный режим и регистрация результата берутся только из этого документа.
Как выбрать между 224 и 1019
Выбор начинают с обозначения, указанного в методике или паспорте действующей установки. Если документ требует ПАВ по ТУ 25-11-769-76, заказывают артикул 224 и запрашивают его комплектность. Если схема соответствует составу 1019, позиции сверяют одну за другой.
Нельзя выбирать по высоте или по числу деталей. Разные габариты отражают конструкцию, а не диапазон измерения. Каталог не приводит для этих приборов диапазон, производительность или точность аналитического результата.
Состав заявки на ПАВ 224
В запрос включают:
- прибор для определения азота в органических веществах ПАВ;
- шифр 224;
- ТУ 25-11-769-76;
- габариты 390 × 365 × 1120 мм;
- применяемую методику;
- запрос полного паспорта и комплектовочной ведомости;
- требования к штативу, внешнему нагреву и коммуникациям только после проверки паспорта.
Если поставщик предлагает изделие 1019 вместо 224, требуется письменное сравнение, а не подтверждение по общему назначению.
Состав заявки на прибор 1019
Указывают шифр 1019, подтверждённые габариты и полный перечень стеклянных частей. Для шлифов сохраняют обозначения 14/23 и 29/32, для колб — тип и вместимость.
Запасные и сменные части выделяют отдельным разделом. Так поставщик видит, требуется ли один рабочий комплект, дополнительная колба 500 мл или полный набор восстановления.
Штатив, нагреватель, шланги и измерительные средства не включают в состав автоматически. Их наличие подтверждает паспорт поставки.
Входной контроль 1019
Сначала детали раскладывают по комплектовочной ведомости. Затем сверяют маркировку колб, холодильника, насадок, перехода и каплеуловителя. Трубки и специальную насадку идентифицируют по позициям на эскизе.
Стекло осматривают на повреждения, особенно в местах впайки трубок и на шлифах. Сухую сборку выполняют без пробы и нагрева, не стягивая несовместимые соединения.
После сборки проверяют устойчивость и возможность безопасно подключить охлаждение и внешние узлы. Функциональный запуск выполняют только по паспорту и методу.
Входной контроль 224
Из-за отсутствия открытой ведомости основой приёмки становится паспорт конкретной поставки. Артикул, ТУ и габариты сверяют до распаковки, затем проверяют каждую указанную в паспорте позицию.
Нельзя использовать список 1019 как шаблон приёмки ПАВ. Если документы поставщика не позволяют однозначно определить состав, ввод в работу откладывают до уточнения.
Безопасность и организация места
Обе сборки имеют значительную высоту, а ПАВ 224 достигает 1120 мм. Рабочее место планируют с запасом для креплений и обслуживания. Любые операции с нагревом и реактивами задаёт процедура лаборатории.
Шланги охлаждения и другие коммуникации закрепляют независимо от стекла. Горячий или находящийся под давлением аппарат не разбирают. Допустимость давления и вакуума подтверждают паспортом; название прибора этого не устанавливает.
Типичные ошибки
Считать 224 и 1019 исполнениями одного прибора. Каталог описывает две позиции.
Приписать обоим один метод. Метод подтверждает документ анализа.
Перенести состав 1019 в карточку 224. Для ПАВ нужна собственная ведомость.
Заказать только крупные колбы. Схема 1019 включает насадки, переход, изгиб и трубки.
Считать запасной комплект полным прибором. Границы поставки фиксируют отдельно.
Карта соединений прибора 1019
При подготовке спецификации полезно отдельно выписать путь между узлами. Холодильник имеет шлиф 14/23, крупные колбы и насадка используют 29/32, а переход П1-29/32-14/23 связывает части разных размеров. Такая карта помогает обнаружить пропущенный переход ещё до сборки.
Она не заменяет эскиз: у специальной насадки, изгиба и двух трубок открытое описание не приводит всех размеров. Для них в заявке указывают позицию на чертеже и принадлежность к артикулу 1019.
При заказе запасной колбы обязательно приводят тип, вместимость и шлиф. Формулировка «колба Кьельдаля для прибора азота» допускает несколько разных позиций.
Подготовка рабочего места для 1019
Габарит 560 × 131 × 780 мм описывает стеклянную сборку, но для эксплуатации требуется дополнительное пространство. Нужны зоны для штатива, нагрева, охлаждающих шлангов и безопасного снятия колб. Состав этих внешних элементов подтверждают паспортом.
Холодильник подключают без нагрузки на патрубки. Капельная воронка должна оставаться доступной оператору, а колбы — поддерживаться предусмотренными зажимами. Нельзя выравнивать несовпадение шлифов поворотом всей верхней части.
Перед рабочим анализом проводят пробную сборку и проверку коммуникаций с безопасной средой по процедуре лаборатории.
Подготовка рабочего места для ПАВ 224
Высота 1120 мм делает предварительную компоновку особенно важной. До заказа проверяют полезную высоту вытяжного шкафа или другой рабочей зоны, возможность установить крепления и безопасно обслуживать верхние узлы.
Поскольку открытая ведомость отсутствует, размеры внешнего штатива, нагревательной части и коммуникаций нельзя угадывать. Их получают из паспорта 224. Если поставщик не предоставляет монтажный эскиз, лаборатория не может подтвердить размещение только по трём габаритным числам.
Приёмочный протокол для двух позиций
В заголовке протокола указывают не общее «прибор для азота», а ПАВ 224 либо прибор 1019. Для 224 фиксируют ТУ 25-11-769-76 и комплект по паспорту. Для 1019 перечисляют каждый узел и запасные части.
Далее отмечают состояние стекла, соответствие шлифов, устойчивость сухой сборки и комплект внешних документов. Результаты функциональной проверки записывают вместе с условиями, чтобы их можно было повторить.
Если поставляется запасной комплект 1019, его принимают как отдельную поставку и не отмечают наличие полного рабочего прибора.
Когда требуется уточнение поставщика
Согласование приостанавливают, если в документах смешаны названия ПАВ и 1019, отсутствует артикул или состав 224 скопирован из ведомости 1019. Для 1019 поводом для уточнения является отсутствие специальной насадки, изгиба или трубок в перечне.
Также нельзя принимать обещание аналитической точности без ссылки на метод и испытательную процедуру. Каталог подтверждает конструкцию, но не диапазон и неопределённость определения азота.
Приборы в каталоге
Для счёта передают точный артикул, методику и требуемую комплектность.
Проверенные источники
- каталог приборов и аппаратов 2024 года: разделы ПАВ 224 и прибора 1019;
- товарные карточки обеих позиций.
